滾筒烘干機,轉筒干燥機工作原理,型號參數

優勢處理量大熱效率高

進料粒度600-2800 mm
生產能力2.26-147.8 m3
產品優勢干燥效果好

適用物料：雞糞、礦渣、鋸末、煤泥、脫硫石膏、復合肥、金銀花、秸稈壓塊燃料、木炭機械、木屑顆粒燃料、鋸末壓塊、農牧業工程等行業

應用領域：選礦、建材、冶金、化工等部門烘干一定濕度或粒度的物料

型號齊全 在線咨詢支持定制

產品簡介
圖片展示
性能優勢
工作原理
技術參數

產品簡介

滾筒烘干機也被稱為滾筒干燥設備或圓筒烘干機，是礦業設備中應用普通且廣泛的一種干燥設備。烘干機分為：滾筒烘干機，回轉式烘干機，三回程烘干機，三筒烘干機，間歇烘干機，直熱烘干機，粉體烘干機，石料專業烘干機，工業烘干機、小型雞糞烘干機、小型牛糞烘干機、滾筒式烘干機、回轉烘干機、焊劑烘干機、全自動烘干機、電加熱烘干機、節能烘干機、煤泥烘干機、礦渣烘干機、污泥烘干機、石英砂烘干機、沙子烘干機、粉煤灰烘干機、脫硫石膏烘干機、鋸末烘干機、隧道式烘干機、脫水烘干機、復合肥烘干機、金銀花烘干機、酒槽烘干機等。

滾筒烘干機適用范圍

滾筒烘干機主要用于選礦、建材、冶金、化工等部門烘干一定濕度或粒度的物料。滾筒烘干機廣泛適用于雞糞、礦渣、鋸末、煤泥、脫硫石膏、復合肥、金銀花、秸稈壓塊燃料、木炭機械、木屑顆粒燃料、鋸末壓塊、農牧業工程等行業。

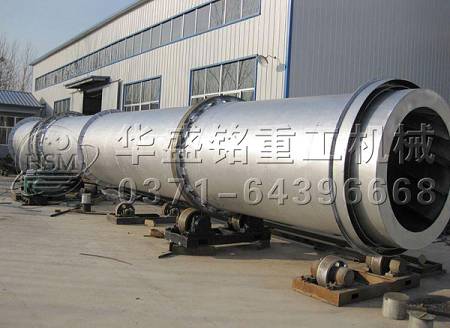

圖片展示

性能優勢

一、干燥時間短。
二、干燥強度大，由于物料在氣流中高度分散，顆粒的全部表面積極為干燥的有效面積。
三、處理量大，熱效率高。當干燥非結合水時，熱效率可達60%。
四、氣流干燥器結構簡單，占地面積小，易于建造和維修。
五、干燥機實現了“零水平推力”，大大減少了擋托輪的磨損，筒體運轉平穩可靠。　
六、干燥機采用“調心式托輪裝置”，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗。

工作原理

通過電力、柴油力、風力、易燃物力等產生動力利用環境空氣加熱，輸送到貫通周圍，進而達到適當溫度進行除濕處理。干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍铮缓笤诔隽隙私?jīng)皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。

技術參數

型號(mm)	傾斜度 (%)	轉速(r/min)	進氣溫(℃)	功率(Kw)	容積 m3	生產能力(t/h)	重量
Φ600×6000	3-5	3-8	≤700	3	1.69	0.5-1.5	2.9
Φ800×8000	3-5	3-8	≤700	4	4.01	0.8-2.0	3.5
Φ800x10000	3-5	3-8	≤700	4	5.02	0.8-2.5	4.5
Φ1000x10000	3-5	3-8	≤ 700	5.5	7.85	1.0-3.5	5.6
Φ1200x10000	3-5	3-8	≤ 700	7.5	11.30	1.8-5	14.5
Φ1200x12000	3-5	3-8	≤ 700	11	13.56	2-6	14.8
Φ1500x12000	3-5	2-6	≤ 800	15	21.19	3.5-9	17.8
Φ1800x12000	3-5	2-6	≤ 800	18	30.52	5-12	25
Φ2200x12000	3-5	1.5-6	≤ 800	18.5	45.59	6-15	33
Φ2200x18000	3-5	1.5-6	≤ 800	22	68-38	10-18	53.8
Φ2200x20000	3-5	1.5-6	≤ 800	30	75.98	12-20	56
Φ2400x20000	3-5	1.5-5	≤ 800	37	90.43	18-30	60
Φ3000x20000	3-5	1.5-5	≤ 800	55	141.3	25-35	78
Φ3000x25000	3-5	1.5-5	≤ 800	75	176.6	32-40	104.9
